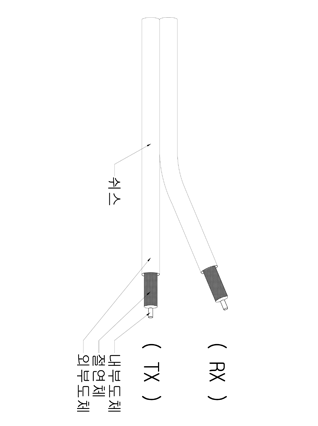

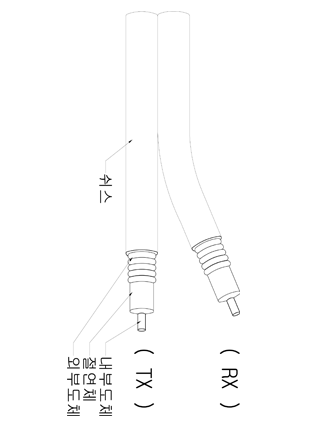

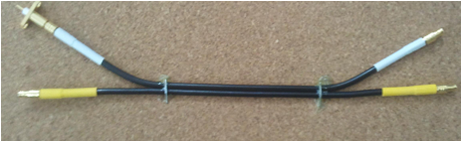

FEEDER CABLE
FEEDER CABLE

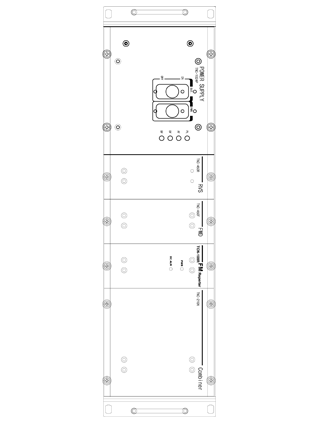

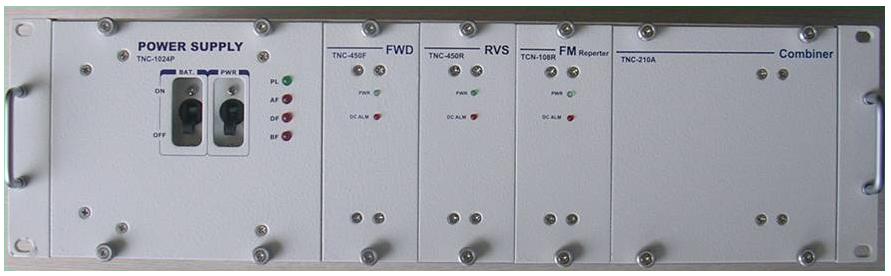

소방용 중계기
TNC-450
| 전파형식 | F₃E |
|---|---|
| 중계 주파수 범위 | 440MHz ~ 450MHz (445±5MHz) |
| 대역폭 | 10MHz ( fo ±5MHz ) |
| 통신방식 | 1주파단신방식 |
| 입력레벨 | FWD PASS :-70㏈m ~ -50㏈m (-50㏈m이상 인가시 AGC ) |
| 이득 | 6-1) FWD PASS (순방향) 이득 범위 : 40㏈ ± 3㏈ 6-2) RVS PASS (역방향) 이득 범위 : 40㏈ ± 3㏈ |
| 이득조절범위 | AGC 내장(30㏈ AGC 범위) |
| S/N비 | 50 ㏈이상 |
| Spurious | -50 ㏈ 이하 |
| 출력(전계강도) | 10mV/M (10미터 거리에서)이하 (-26dBm 이하) |
| 입.출력임피던스 | 50 Ohm |
| 전압 정재파비 (VSWR) | 1:1.5 이하 |
| 입.출력Connectortype | TNC- J Type |
| 사용전원 | AC220V //50~60Hz 입력, 13.8VDC ±10% |
| 소모전류 | 1000㎃ 이하 |
| 중계기 사이즈 | 485(W) × 202.5(D) ×132(H) |

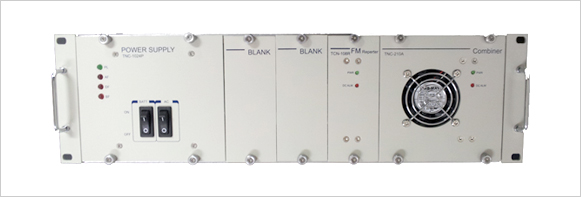

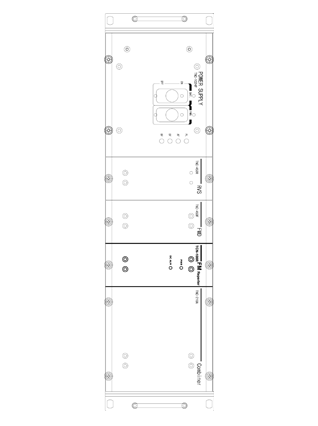

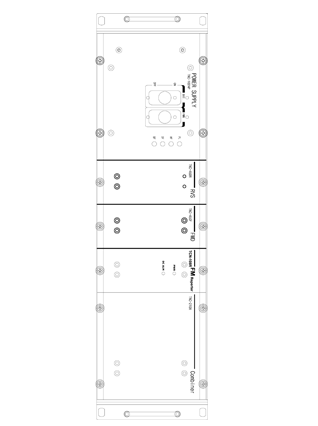

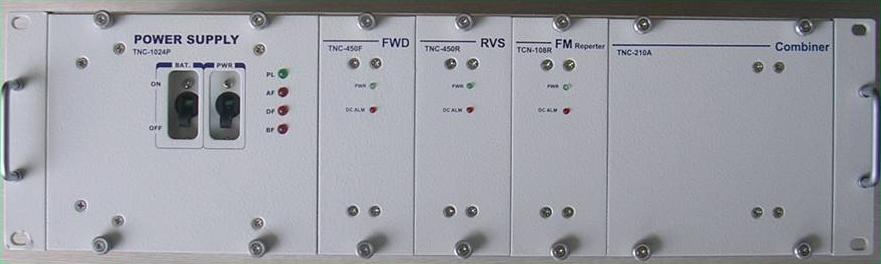

FM 중계기
TCN-108R
| 전파형식 | F₃E |
|---|---|
| 중계 주파수 범위 | 88MHz ~ 108MHz |
| 대역폭 | 20MHz ( fo ±10MHz ) |
| 중계방식 | 광대역직접중계방식 |
| 증폭방식 | 저잡음 리니어 단방향 직접방식 |
| 표준출력레벨 | 1 Mw ~ 20 W ( 선택사양 ) |
| S/N비 | 50 ㏈이상 |
| Spurious | - 50 ㏈ 이하 |
| 최대입력레벨 | - 60 dB 이하 |
| 입.출력임피던스 | 50 Ohm |
| 전압 정재파비 (VSWR) | 1:1.5 이하 |
| 입.출력Connectortype | TNC- J Type |
| 사용전원 | DC 27V±5% |
| 중계기 사이즈 | 485(W) × 202.5(D) ×132(H) |
POWER SUPPLY

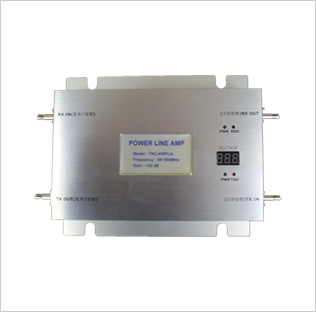

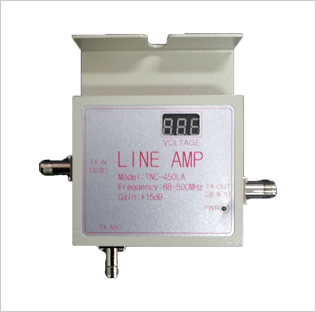

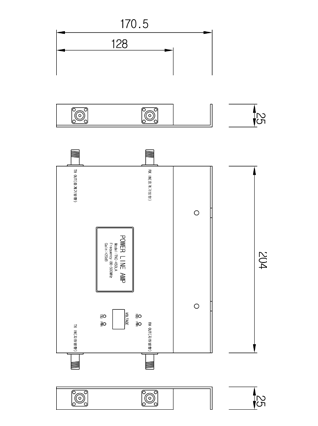

POWER LINE AMP
TNC-450PLA
| 전파형식 | F3E |
|---|---|
| 중계 주파수 범위 | 88 MHz ~ 500 MHz |
| 통신 방식 | 1주파 단신방식 |
| 입력레벨 | FWD PASS : -60dBm ~ -10dBm (-10dBm이상 인가시) |
| 이득 | FWD PASS(순방향)이득 범위 :+20dB±3dB RVS PASS(역방향)이득 범위 :+20dB±3dB |
| 이득조절범위 | AGC 내장(30dB AGC 범위) |
| S/N 비 | 50 dB 이상 |
| Spurious | - 50 dB 이하 |
| 입,출력임피던스 | 50Ω |
| 전압 정재파바(VSWR) | 1 : 1.5 이하 |
| 입,출력 CON'N 타입 | TNC-J Type |
| 사용전원 | 13.8V DC ±10% |
| 소모전류 | 700mA 이하 |
| 외형 크기 | 204(W) × 40(D) ×180(H) |

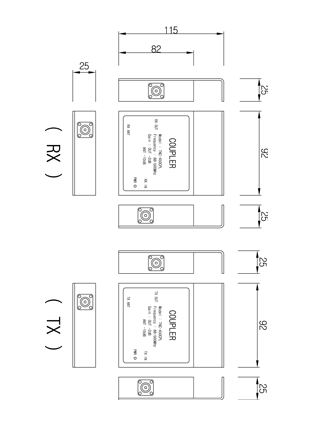

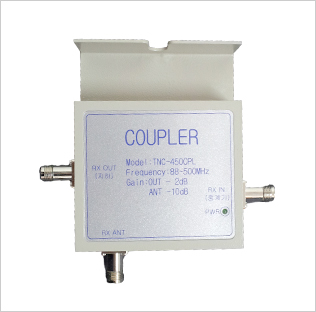

COUPLER

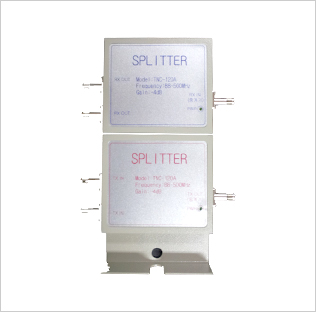

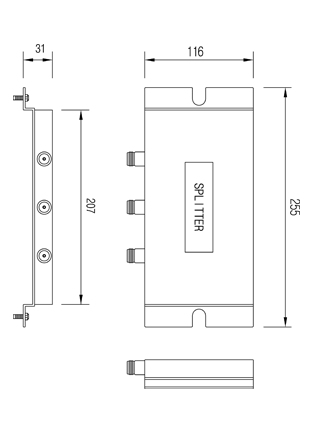

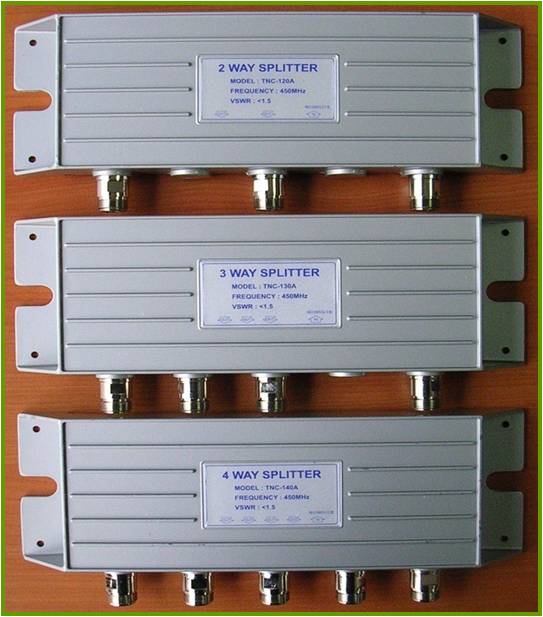

SPLITTER

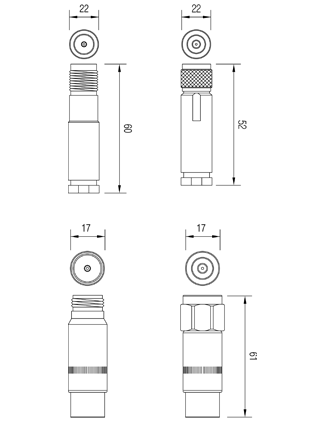

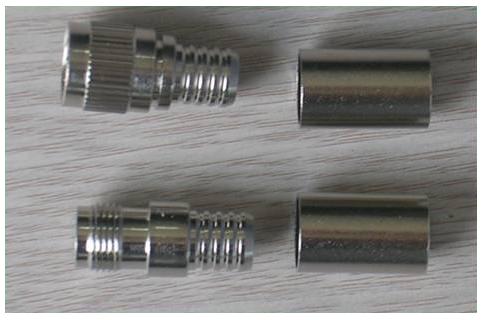

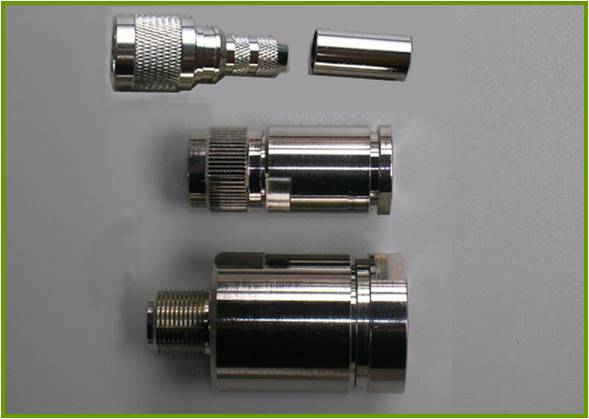

CONNECTOR

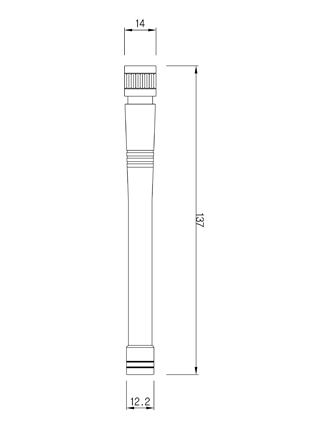

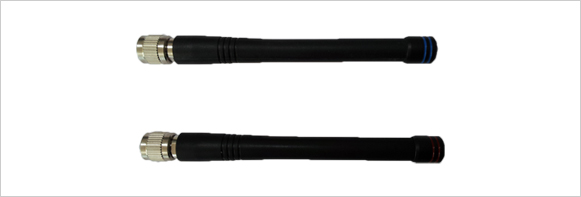

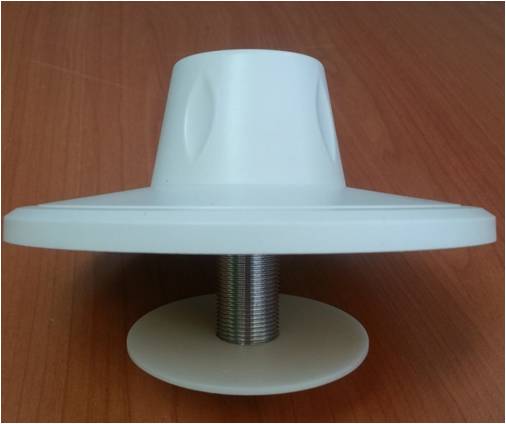

HELICAL ANTENNA
접시형 ANTENNA

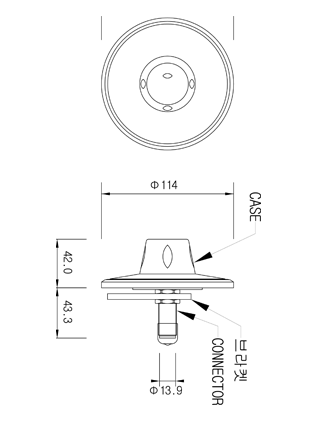

벽부형 ANTENNA
세대용
| 중계 주파수 범위 | 449MHz |
|---|---|
| GAIN | 0 dB |
| 특성 임피던스 | 50Ω | V.S.W.R(정재파비) | 1 : 2.5 |
| 입출력 콘넥타 | SMA ? P TYPE |
| 외형 | 70(L) * 120(D) |
| 사용전력 | 1W |
8분배기
TNC-180A
| 송,수신 주파수대역 | 450MHz |
|---|---|
| 허용 입력 | 10W 이상 |
| 출력 임피던스 | 50Ω(공칭) |
| 손실율 | - 10.5dB (자기주파수에서) |
| 분리도 | -20dB 이상(타주파수에서) |
| 전압 정재파비 | 1:1.5 이하 |
| 입,출력 CON'N 타입 | TNC TYPE FEMALE |
| 외함 | 내열형 구조 |

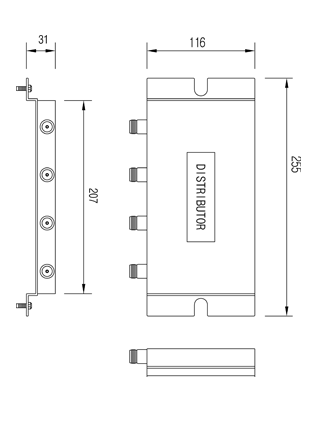

DISTRIBUTER

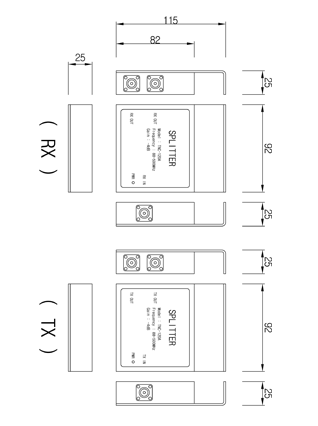

SPLITTER

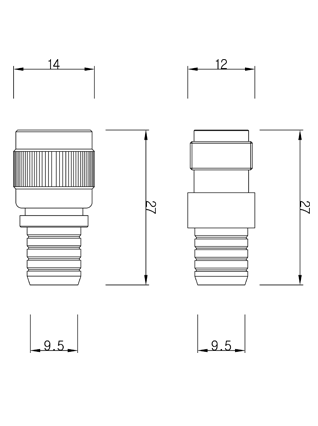

CONNECTOR

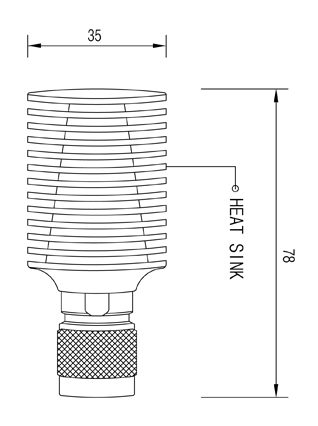

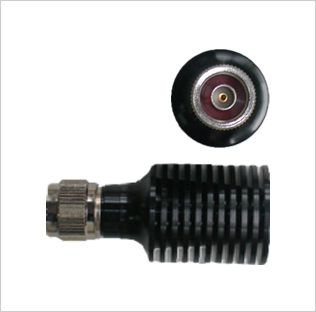

DUMMY LAOD

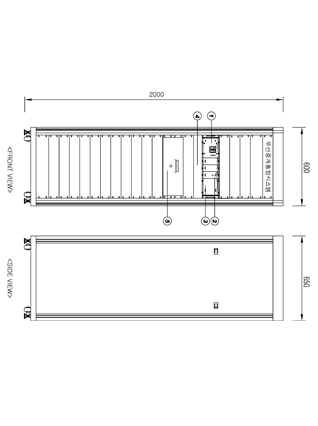

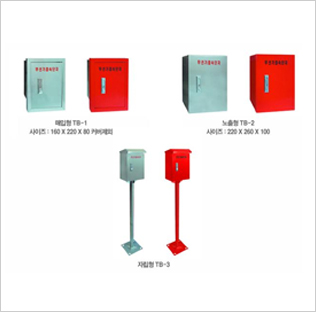

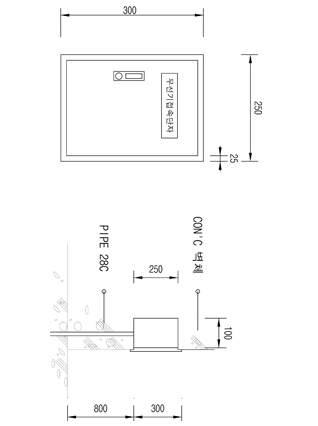

무전기접속단자함

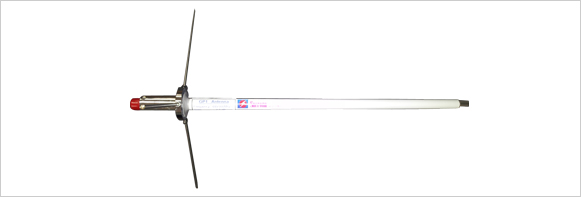

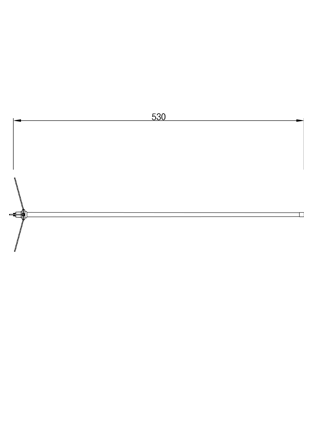

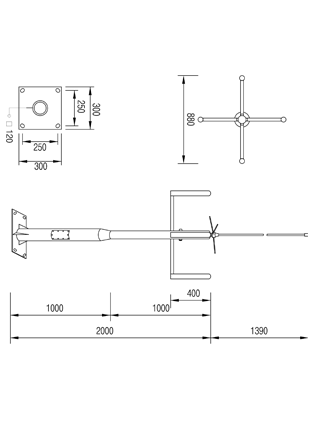

FM ANTENNA
