기타소방기구

HOME > 제품소개 > 기타소방기구

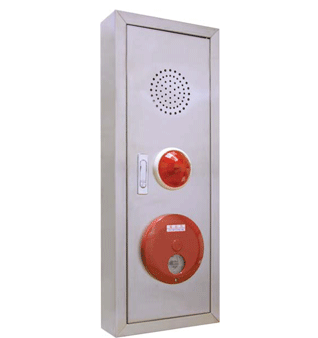

종합반
T-ST / T-SU 이미지

zoom

제품도면

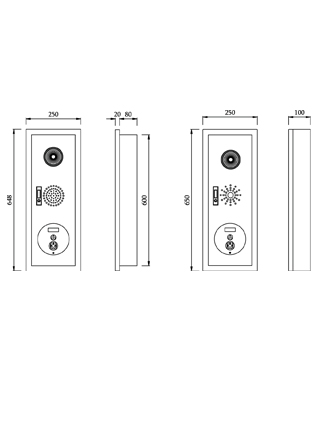

T-ST / T-SU 도면

도면 DWG 도면 PDF

T-ST / T-SU

형식 매입형 / 노출형
외함종류 Steel / 스텐레스
외함크기 250(W)*650(H)*100(D)
색상 5Y 7/1 (Steel)

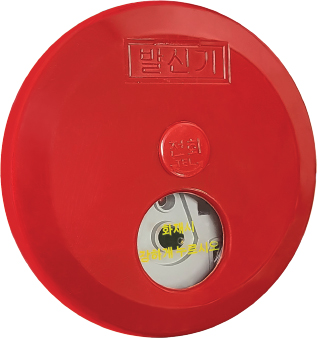

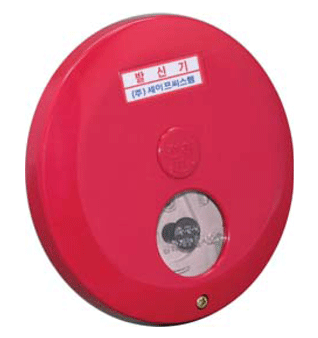

발신기
FR-I24 이미지

zoom

제품도면

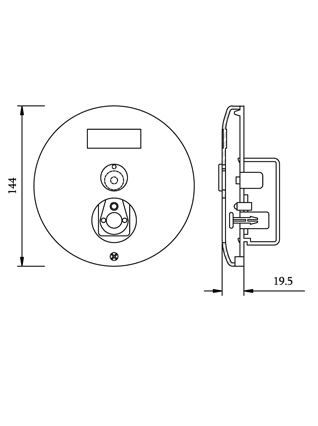

FR-I24 도면

도면 DWG 도면 PDF

FR-I24

형식승인번호 발10-11
정격전압 DC24V ±20%
소비전류 30mA
주위온도 -10~50℃
상대습도 0~90%
외함재질 Poly Carbonate
외함크기 19.5(H)*144?(D)
색상 적색
발신기
SFT-MA-P20 이미지

zoom

제품도면

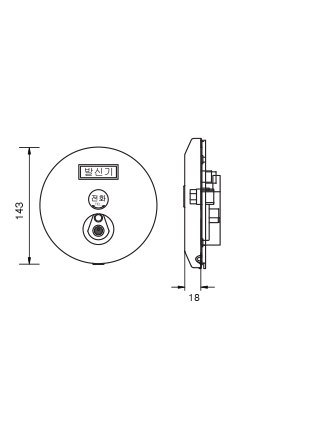

SFT-MA-P20 도면

도면 DWG 도면 PDF

SFT-MA-P20

형식승인번호 발20-4
정격전압 DC24V ±20%
소비전류 30mA
주위온도 -10~50℃
상대습도 0~90%
외함재질 Poly Carbonate
외함크기 18(H)*143?(D)
색상 적색
경종

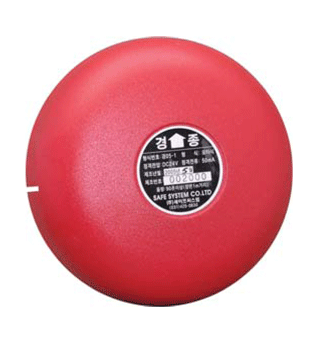

BL-O24 이미지

zoom

제품도면

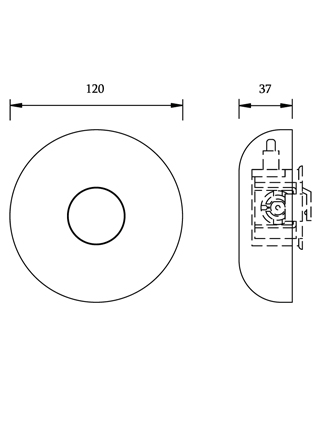

BL-O24 도면

도면 DWG 도면 PDF

BL-O24

형식승인번호 경11-8
정격전압 DC24V ±20%
소비전류 50mA
주위온도 -10~50℃
상대습도 0~90%
음량 90dB이상 (정면1m거리)
구동방식 모터식
외함종류 Al(70%)+Fe+Cu
외함크기 37(H)*120Φ(D)
색상 적색
표시등

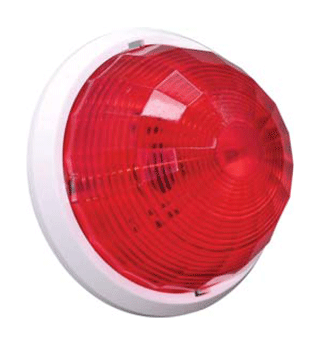

PL-O24 이미지

zoom

제품도면

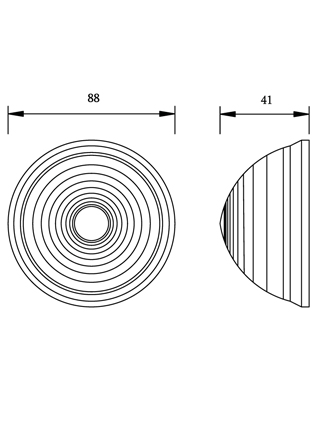

PL-O24 도면

도면 DWG 도면 PDF

PL-O24

정격전압 DC24V ±20%
소비전류 20mA
주위온도 -10~50℃
상대습도 0~90%
설치기준 발신기가 설치된곳 상부
조광범위 부착면으로부터 15° 이상의
범위안에서 10m 거리에서
식별 할 수 있어야함.
외함종류 Poly Carbonate
외함크기 41(H)*88Φ(D)
색상 적색

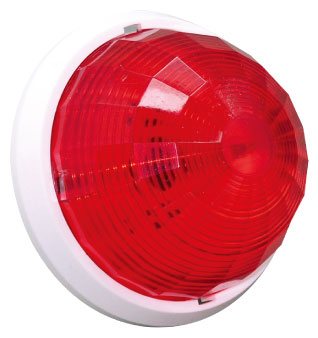

표시등
SFT-IL-P20 이미지

zoom

제품도면

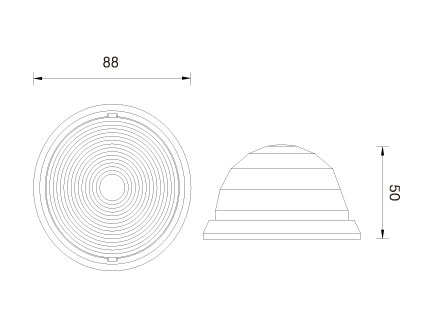

SFT-IL-P20 도면

도면 DWG 도면 PDF

SFT-IL-P20

형식승인번호 표시19-2
정격전압 DC24V ±20%
소비전류 40mA
주위온도 -10~50℃
상대습도 0~90%
광원 LED
설치기준 발신기가 설치된곳 상부
조광범위 부착면으로부터 15˚ 이상의 범위 내 10m거리에서 식별 할 수 있어야 함
외함종류 Poly Carbonate
외함크기 50(H)*88?(D)
색상 적색

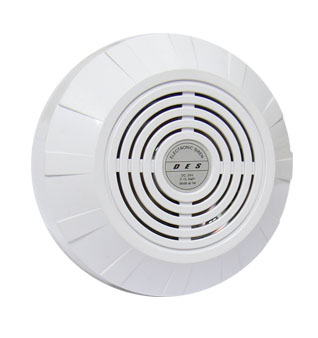

전자 싸이렌
SR-O24 이미지

zoom

제품도면

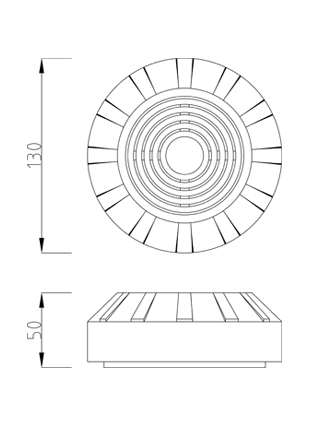

SR-O24 도면

도면 DWG 도면 PDF

SR-O24

정격전압 DC24V ±20%
소비전류 80mA
주위온도 -10~50℃
상대습도 0~90%
외함종류 ABS
외함크기 50(H)*130?(D)
색상 백색

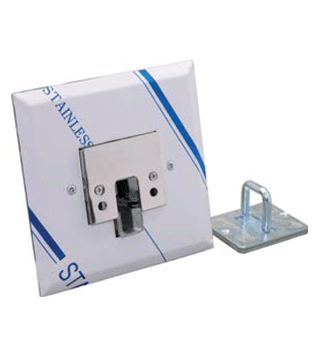

도어 릴리즈
DR-O24 이미지

zoom

제품도면
DR-O24 도면

도면 DWG 도면 PDF

DR-O24

정격전압 DC24V ±20%
소비전류 300mA
지지력 표준25kg (15kg~70kg)
작동방식 Solenoid 방식
매입박스 심형4각 박스(75mm)
제품크기 150(W)*150(H)*54(D)
색상 은색

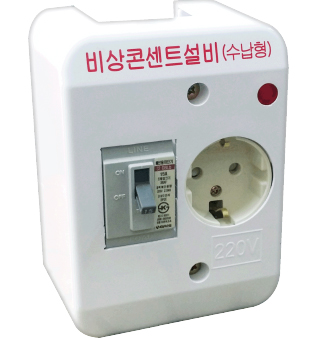

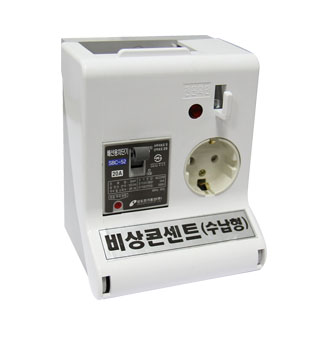

비상 콘센트
SBC-52 이미지

zoom

제품도면

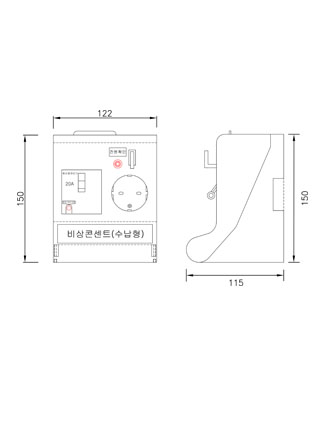

SBC-52 도면

도면 DWG 도면 PDF

SBC-52

프레임 단상 50AF
극수 및 소자수 단상 2P 2E
정격전압 단상 AC220V
정격차단용량 단상 5kA
제품크기 122(W)*150(H)*115(D)
색상 백색

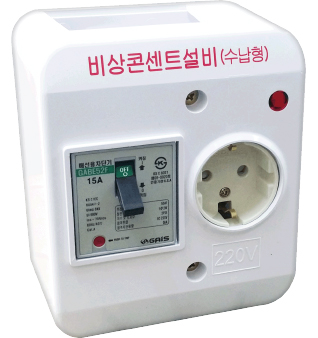

비상콘센트
EM-5KA 이미지

zoom

제품도면

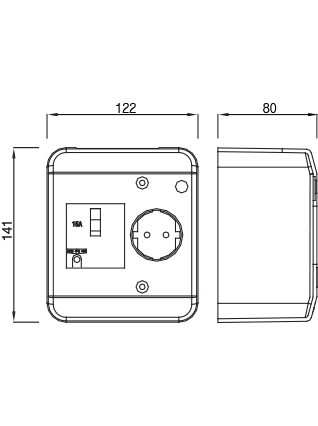

EM-5KA 도면

도면 DWG 도면 PDF

EM-5KA

프레임 50AF
극수 및 소자수 2P 2E
정격전압 AC220V
정격차단용량 5KA
외함종류 ABS
외함크기 122(W)*141(H)*80(D)
색상 백색
비상 콘센트
EM-2.5KA 이미지

zoom

제품도면

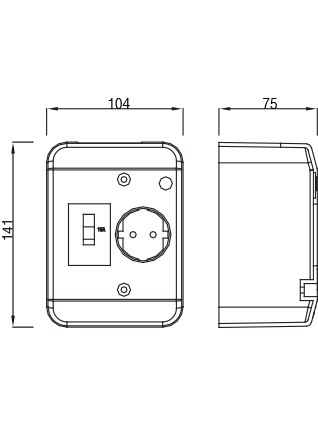

EM-2.5KA 도면

도면 DWG 도면 PDF

EM-2.5KA

프레임 30AF
극수 및 소자수 2P 2E
정격전압 AC220V
정격차단용량 2.5KA
외함종류 ABS
외함크기 104(W)*141(H)*75(D)
색상 백색

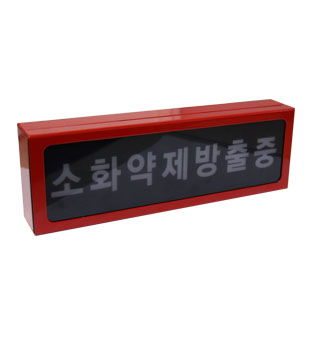

방출 표시등
EM-O24 이미지

zoom

제품도면
EM-O24 도면

도면 DWG 도면 PDF

EM-O24

정격전압 DC24V ±20%
소비전류 40mA
광원 LED
외함종류 Steel
외함크기 272(W)*90(H)*46(D)
색상 적색

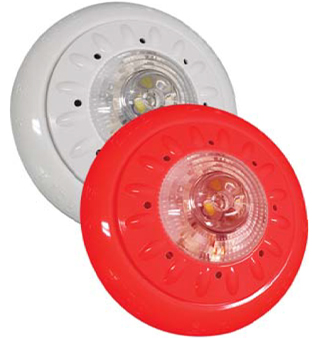

시각 경보기

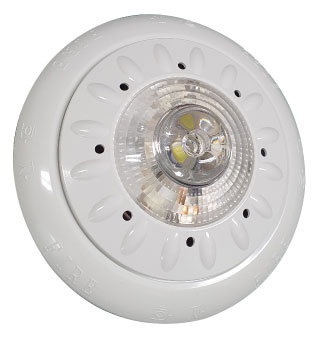

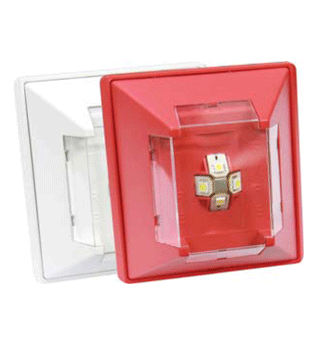

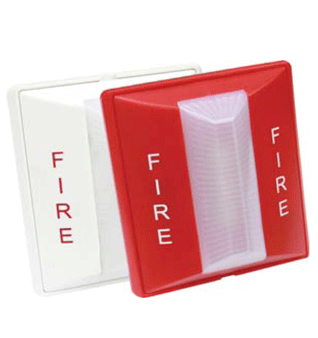

SFT-VA-300L / SFT-VA-300S 이미지

zoom

제품도면

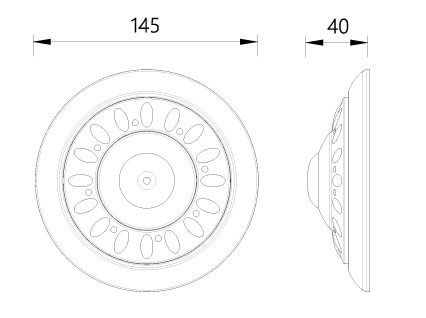

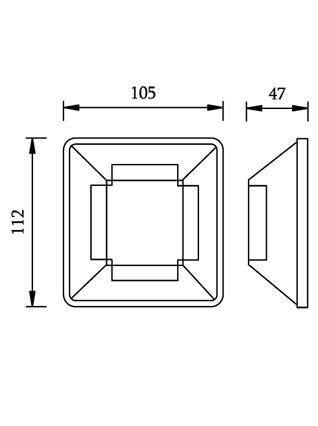

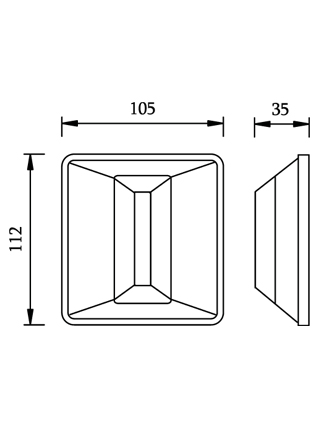

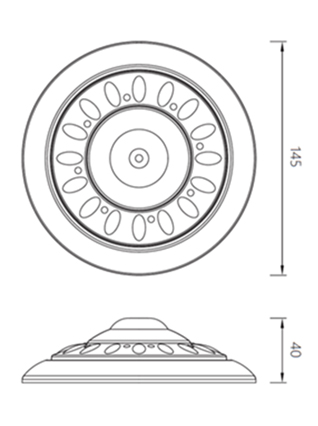

SFT-VA-300L / SFT-VA-300S 도면

도면 DWG 도면 PDF

SFT-VA-300L / SFT-VA-300S

형식승인번호 시각21-2 (비동기식) / 시각22-1 (동기식)
정격전압 DC24V ±20%
소비전류 80mA
사용광원 LED
조도 20cd
외함크기 145(W)*145(H)*40(D) / 베이스포함
색상 백색 / 적색
부 수신기

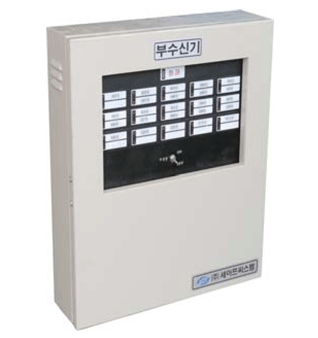

SP-O40 이미지

zoom

제품도면

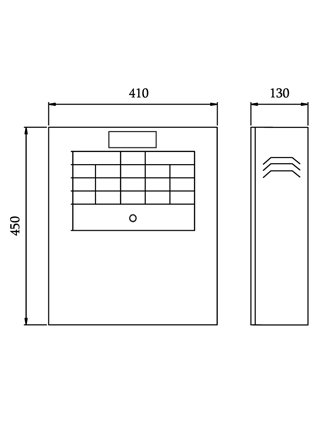

SP-O40 도면

도면 DWG 도면 PDF

SP-O40

정격전압 DC24V ±10%
주위온도 -10~50℃
상대습도 0~90%
회선수용능력 40회로
화재표시방법 창구식
외함재질 1.2t 강판
외함크기 410(W)*450(H)*130(D)
색상 5Y 7/1
부표시기(PC형)

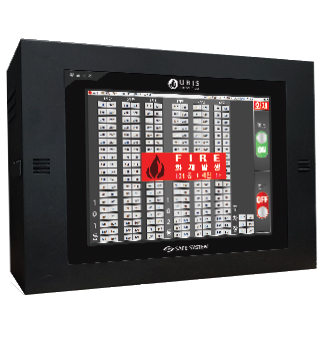

SFT-AA-12PC 이미지

zoom

제품도면

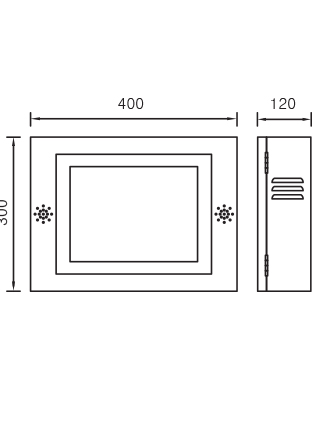

SFT-AA-12PC 도면

도면 DWG 도면 PDF

SFT-AA-12PC

정격전압 AC220V 50~60Hz
디스플레이 12 inch TFT LCD Touch Screen
해상도 1024*768
표시색상 True Color
주위온도 -10~50℃
상대습도 0~90%
접속방식 TCP/IP
외함종류 1.2t 강판
외함크기 400(W)*300(H)*120(D)
색상 H-BK0604-XO
내진 가대

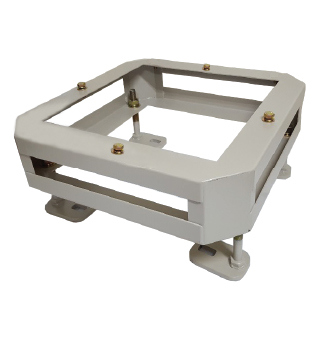

내진 가대 이미지

zoom

제품도면

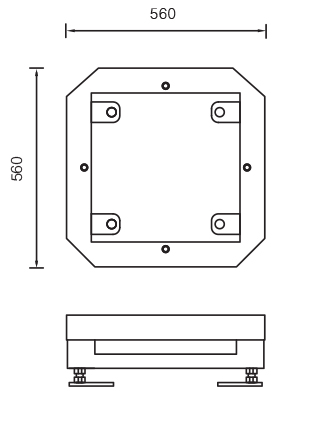

내진 가대 도면

도면 DWG 도면 PDF

내진 가대

시험인증 한국산업기술시험원
시험성적서번호 20-075788-01-1
시험규격/방법 국립전파연구원 공고 제2020-1호
(방송통신설비의 내진시험방법)
크기 560(W)*560(D)
(높이는 현장에 따라 조절 가능)
무게 14Kg
색상 5Y 7/1

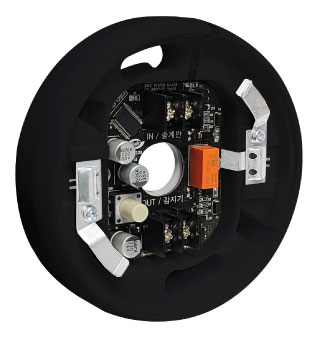

회로격리기 SSB
SFT-ISO-SSB 이미지

zoom

제품도면

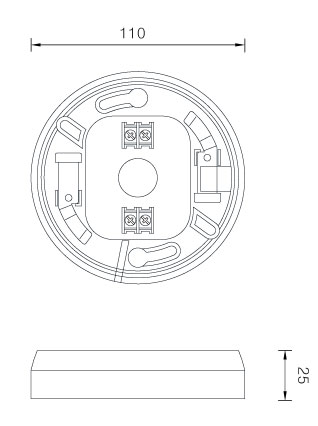

SFT-ISO-SSB 도면

도면 DWG 도면 PDF

SFT-ISO-SSB

정격전압 S-BUS
소비전류 대기180uA / 동작 1.7mA
용도 S-BUS 신호선 단락 감지 및 격리
기능 동작 LED 표시, 수동 복구 가능
아날로그감지기 베이스 호환
접속슈량 S-BUS 1 계통당 20개 이내 설치
주위온도 -10~50℃
상대습도 0~90%
외함종류 Poly Carbonate
외함크기 25(H)*110Φ(D)
색상 검정색
