단독발신기함
단자함
수용함

발신기 세트(단독형)

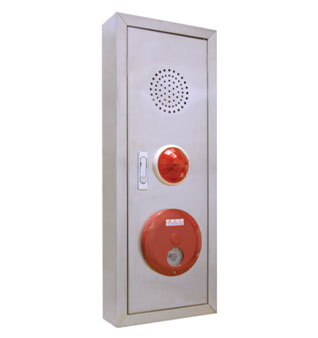

T-ST / T-SU 이미지

제품도면

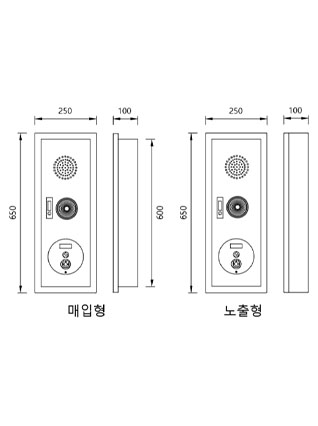

T-ST / T-SU 도면

도면 DWG 도면 PDF

T-ST / T-SU


특징	견고한 SUS 외함 발신기, 경종, 표시등 구성
형태	매입형 / 노출형
재질	SUS 1T / Steel 1.2T
크기	노출형 : W250 x H650 x D100 매입형 커버 : W250 x H650 x D20 매입형 박스 : W250 x H650 x D80
색상	은색

단자함 (노출형)

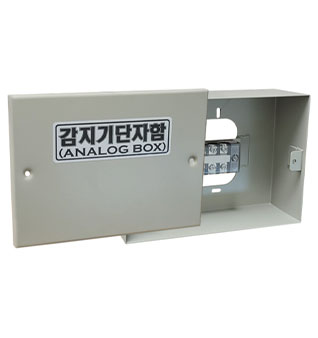

AN-BOX-1 이미지

제품도면
AN-BOX-1 도면

도면 DWG 도면 PDF

AN-BOX-1


특징	결선 단자 내장 내부 중판 적용
용도	아날로그 감지기 배선 분기
재질	Steel 1.2T
크기	커버 : W182 x H132 x D10 박스 : W178 x H128 x D60
색상	5Y 7/1

단자함 (매입형)

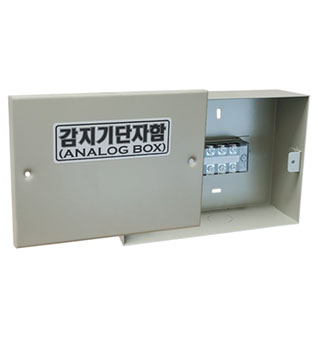

AN-BOX-2 이미지

제품도면

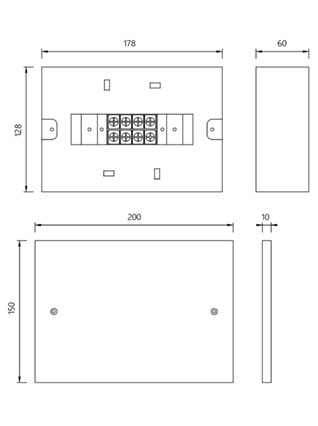

AN-BOX-2 도면

도면 DWG 도면 PDF

AN-BOX-2


특징	결선 단자 내장 내부 중판 적용
용도	아날로그 감지기 배선 분기
재질	Steel 1.2T
크기	커버 : W200 x H150 x D10 박스 : W178 x H128 x D60
색상	5Y 7/1

중계기 수용함 (1대용)

TM-BOX-1 이미지

제품도면
TM-BOX-1 도면

도면 DWG 도면 PDF

TM-BOX-1


특징	중계기 수용 가능 내부 중판 적용
용도	중계기 수용
재질	Steel 1.2T
크기	W185 x H185 x D60
색상	5Y 7/1

중계기 수용함 (2대용)

TM-BOX-2 이미지

제품도면
TM-BOX-2 도면

도면 DWG 도면 PDF

TM-BOX-2


특징	중계기 수용 가능 내부 중판 적용
용도	중계기 수용
재질	Steel 1.2T
크기	W255 x H185 x D60
색상	5Y 7/1

중계기 수용함 (4대용)

TM-BOX-4 이미지

제품도면

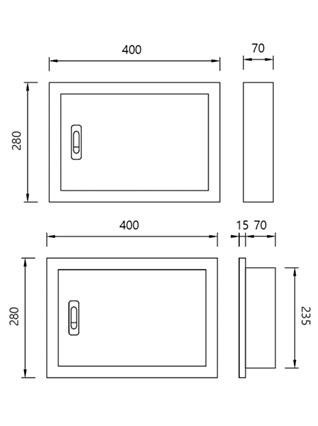

TM-BOX-4 도면

도면 DWG 도면 PDF

TM-BOX-4


특징	중계기 수용 가능 내부 중판 적용
용도	중계기 수용
재질	Steel 1.2T
크기	4대용 노출형 : W400 x H280 x D70 4대용 매입형 커버 : W400 x H280 x D15 4대용 매입형 박스 : W355 x H235 x D70
색상	5Y 7/1

수동조작함용

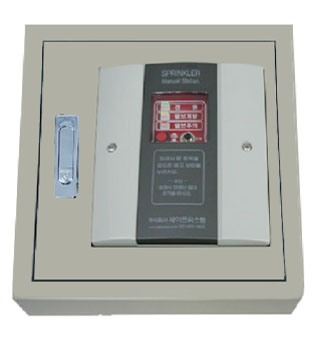

TM-BOX-PV 이미지

제품도면

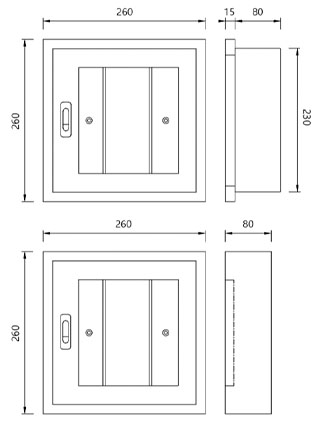

TM-BOX-PV 도면

도면 DWG 도면 PDF

TM-BOX-PV


특징	중계기 수용 가능 내부 중판 적용
용도	중계기 수용
재질	Steel 1.2T
크기	노출형 : W260 x H260 x D80 매입형 커버 : W260 x H260 x D15 매입형 박스 : W230 x H230 x D80
색상	5Y 7/1
